كيفية التحقق مما إذا كان الرابط السريع لتكييف هواء السيارة يعمل بشكل صحيح؟

للتحقق مما إذا كان أ موصل سريع لتكييف السيارة يعمل بشكل صحيح، قم بفحصه بحثًا عن أي ضرر مادي، وتأكد من تثبيت مشبك القفل بالكامل، وتأكد من عدم وجود تسرب لغاز التبريد، واختبر أن الموصل يتم تعشيقه وتحريره بشكل صحيح . تعمل الموصلات السريعة في أنظمة تكييف الهواء للسيارات على ربط خطوط التبريد ذات الجوانب العالية والمنخفضة بالضاغط والمكثف والمبخر دون الحاجة إلى تركيبات ملولبة. يمكن أن يتسبب الموصل المعيب في فقدان مادة التبريد، أو فشل نظام التيار المتردد، أو - في الحالات الشديدة - إطلاق غاز التبريد عالي الضغط بشكل خطير. يمكن إجراء معظم الفحوصات باستخدام الأدوات الأساسية، وكاشف تسرب غاز التبريد، ومجموعة قياس المتشعب، ويجب إجراؤها عندما يُظهر نظام التيار المتردد انخفاضًا في أداء التبريد، أو ضوضاء غير عادية، أو علامات مرئية لتلوث الزيت بالقرب من التركيبات.

كيف تعمل موصلات التيار المتردد السريعة وأين تفشل

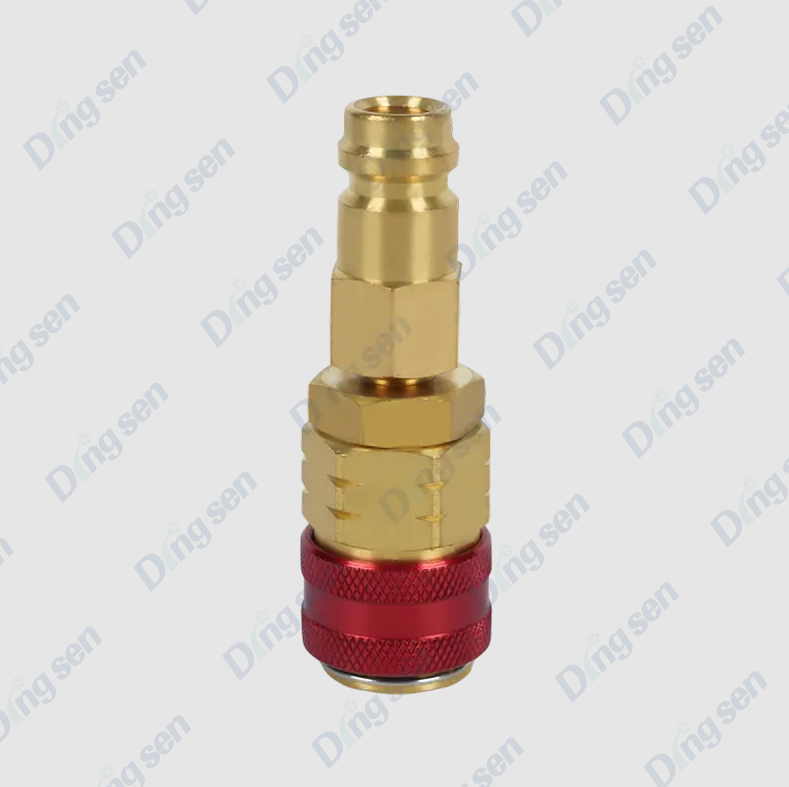

تستخدم الموصلات السريعة للتيار المتردد للسيارات صمامًا داخليًا محمّلًا بنابض وحلقة أو مشبك قفل خارجي لإنشاء اتصال مغلق ومُصنف للضغط بين خطوط التبريد. عندما يتم دفع التركيب الذكري إلى جسم الأنثى، فإنه يضغط على صمام داخلي من نوع شريدر، مما يسمح بتدفق غاز التبريد. يتم تثبيت مشبك القفل في أخدود لمنع الانفصال العرضي تحت الضغط - عادةً 15-30 بار على الجانب العلوي و2-5 بار على الجانب المنخفض لنظام R-134a أو R-1234yf القياسي.

نقاط الفشل الأكثر شيوعًا هي:

• تدهور الختم الدائري - تتصلب الحلقة الداخلية أو تتشقق أو تنتفخ بمرور الوقت، مما يسمح لسائل التبريد بالتسرب عبر الختم.
• قفل مقطع الضرر أو الخسارة - يسمح المقطع المفقود أو المثني أو المتصدع للموصل بفك الارتباط جزئيًا تحت ضغط النظام.
• تشقق الجسم أو تشوهه — يمكن أن يؤدي التأثير الجسدي، أو الإفراط في التثبيت أثناء التثبيت، أو التدوير الحراري طويل الأمد إلى تشقق جسم الموصل.
• فشل الصمام الداخلي — قد لا يتم فتح الصمام الداخلي العالق أو المتآكل بشكل كامل، مما يحد من تدفق غاز التبريد ويقلل من أداء التيار المتردد حتى عندما يبدو الموصل سليمًا من الخارج.
• التلوث - يمكن أن تؤدي الأوساخ أو الحطام أو الرطوبة التي تدخل من خلال التركيبات المنفصلة إلى إتلاف مقعد الصمام وأسطح الختم الحلقية.


احتياطات السلامة قبل فحص موصلات التيار المتردد السريعة

تعمل أنظمة تبريد مكيف الهواء تحت ضغط كبير وتحتوي على مواد كيميائية يمكن أن تسبب قضمة الصقيع أو إصابة العين أو الاختناق إذا تم إطلاقها فجأة. قبل البدء في أي فحص أو اختبار عملي، يجب مراعاة الاحتياطات التالية:

• ارتداء نظارات السلامة والقفازات المعزولة في جميع الأوقات عند العمل بالقرب من خطوط التبريد المضغوطة.
• لا تقم مطلقًا بفصل الموصل السريع أثناء تعرض النظام للضغط . قم دائمًا باستعادة غاز التبريد باستخدام معدات الاسترداد المعتمدة قبل إزالة أي موصل.
• العمل في أ منطقة جيدة التهوية . أبخرة غاز التبريد أثقل من الهواء وتحل محل الأكسجين عند مستوى الأرض.
• اسمح للمحرك ونظام التيار المتردد بذلك تبرد لمدة 15-20 دقيقة على الأقل بعد التشغيل وقبل التعامل مع الموصلات بالقرب من الضاغط أو المكثف، حيث يمكن أن تتجاوز درجات الحرارة 80 درجة مئوية.
• لاحظ ذلك R-1234yf قابل للاشتعال بشكل طفيف (تصنيف A2L) . احتفظ بمصادر الإشعال بعيدًا عن منطقة العمل عند فحص الأنظمة المشحونة بغاز التبريد هذا.

الفحص البصري والمادي خطوة بخطوة

ابدأ بإجراء فحص بصري ويدوي شامل قبل استخدام أي أدوات تشخيصية. تحدد هذه الخطوة غالبية أخطاء الموصل الواضحة وتستغرق أقل من خمس دقائق لكل موصل.

تحقق من وجود بقع زيتية حول الموصل

تستخدم أنظمة التبريد زيت PAG أو POE لتليين الضاغط. عندما يتسرب سائل التبريد عبر سدادة الموصل، فإنه يحمل معه زيت الضاغط، مما يترك أثرًا بقايا دهنية داكنة أو طبقة زيتية حول جسم الموصل وعلى أسطح الخراطيم أو الأنابيب القريبة. حتى بقعة الزيت الصغيرة بحجم العملة المعدنية تعد مؤشرًا موثوقًا على وجود خطأ في الختم. تحقق من جسم الموصل ونصف قطر 10-15 سم من الخرطوم المحيط ومنطقة الدعامة.

افحص مشبك القفل

• تأكيد مشبك القفل (حلقة الاحتفاظ) موجود ومدخل بالكامل في أخدودها حول جسم الموصل. يجب أن يكون المشبك الذي تم وضعه بشكل صحيح مستويًا أو مرتفعًا قليلاً عن سطح الموصل - وليس مائلاً أو مدخلاً جزئيًا أو مفقودًا.
• ابحث عن الشقوق أو التشوه أو تغير اللون في المقطع. تصبح المشابك البلاستيكية التي تعرضت للحرارة لفترة طويلة (شائعة بالقرب من الضاغط) هشة وقد تنكسر حتى عندما تبدو سليمة بصريًا.
• حاول بلطف اسحب الموصل بعيدًا بشكل محوري يدويًا دون الافراج عن المقطع. يجب أن يظهر الرابط المقفل بشكل صحيح حركة محورية صفر . تشير أي فجوة ملحوظة تحت قوة السحب اليدوي إلى أن المشبك لا يقوم بتعشيق أخدود القفل بشكل صحيح.

افحص جسم الموصل

• فحص السطح الخارجي الكامل ل الشقوق أو الرقائق أو علامات الإجهاد البيضاء في الجسم البلاستيكي. انتبه بشكل خاص إلى المنطقة التي تقع مباشرة خلف أخدود القفل، والتي تواجه أعلى إجهاد شد أثناء الضغط.
• تحقق من الموصلات المعدنية التآكل أو الحفر أو تلف الخيط على وجوه الجلوس.
• التحقق من الموصل جالسا بالكامل - يجب إدخال التركيبة الذكرية إلى النقطة التي يستقر فيها مشبك القفل، مع عدم وجود فجوة مرئية بين وجهي جسم الذكر والأنثى. يعد الموصل الذي تم إدخاله بشكل غير كامل سببًا شائعًا جدًا لبطء فقدان مادة التبريد.

طرق الكشف عن تسرب المبردات

لا يمكن للفحص البصري وحده أن يؤكد أن الموصل خالي من التسرب تحت ضغط التشغيل. استخدم واحدة أو أكثر من طرق الكشف التالية للتأكد من سلامة الختم.

كاشف التسرب الإلكتروني

يعد كاشف تسرب غاز التبريد الإلكتروني الطريقة الأسرع والأكثر حساسية لتحديد موقع تسرب الموصل. يمكن أن تستشعر كاشفات الصمام الثنائي المسخن تركيزات غاز التبريد منخفضة تصل إلى 5 جزء في المليون (جزء في المليون) ، أقل بكثير من العتبة التي يمكن اكتشافها بأي طريقة أخرى غير مخبرية. مع تشغيل نظام التيار المتردد وضغطه بالكامل:

• حرك مسبار الكاشف ببطء حول المحيط الكامل للموصل على مسافة 5-10 ملم من السطح.
• تحقق أسفل الموصل — أبخرة غاز التبريد أكثر كثافة من الهواء وسوف تتراكم في أدنى نقطة بالقرب من مصدر التسرب.
• يشير إنذار مسموع أو مؤشر LED الوامض إلى وجود مادة التبريد. تأكيد alarm triggers at the connector body itself ، وليس من وصلة تركيب أو خرطوم قريبة، قبل أن يكون الموصل هو المصدر.

فحص صبغات الفلورسنت بالأشعة فوق البنفسجية

يتم شحن العديد من أنظمة تكييف الهواء في السيارات مسبقًا بصبغة الفلورسنت فوق البنفسجية، أو يمكن حقن الصبغة باستخدام مجموعة حاقن الصبغة. تحت مصباح الأشعة فوق البنفسجية (الضوء الأسود)، تتألق الصبغة المتسربة باللون الأصفر والأخضر الساطع، مما يشير بدقة إلى موقع التسرب على سطح الموصل. هذه الطريقة مفيدة بشكل خاص ل التأكد من أي نقطة محددة على الموصل تتسرب — المقعد الدائري، أو درزات الجسم، أو منطقة مشبك القفل.

مراقبة ضغط المقياس المنوع

قم بتوصيل مقياس المشعب المضبوط بمنافذ الخدمة وقم بتسجيل ضغوط النظام أثناء إيقاف المحرك ويكون النظام في درجة الحرارة المحيطة. كمرجع عام لنظام R-134a الذي يعمل بشكل صحيح في 21 درجة مئوية درجة الحرارة المحيطة يجب أن يكون الضغط الساكن تقريبًا 5-6 بار على الجانبين العلوي والسفلي . إذا كان الضغط الملحوظ أقل بكثير من هذا ولم تتم صيانة النظام مؤخرًا، فيتم الإشارة إلى فقدان مادة التبريد من خلال موصل متسرب أو في أي مكان آخر في النظام. مراقبة المقياس ل 5-10 دقائق — قراءة الضغط المنخفض تؤكد وجود تسرب نشط.

اختبار مشاركة الموصل ووظيفة الإصدار

الموصل الذي يكون سليمًا ماديًا ولكن لا يتم تعشيقه أو تحريره بشكل صحيح إما سيفشل في الضغط أو يخلق صعوبات أثناء الخدمة. وظيفة الاختبار والتحرير فقط بعد أن يتم خفض ضغط النظام بشكل آمن واستعادة مادة التبريد.

1. اختبار المشاركة — ادفع الذكر المناسب داخل جسد الأنثى حتى تشعر أو تسمع نقرة مميزة من مشبك القفل. يجب أن تكون النقرة إيجابية وواضحة. يشير الارتباط الناعم وغير الواضح إلى عدم تثبيت المشبك في أخدوده، مما يعني أن الموصل لن يحافظ على ضغط النظام بشكل موثوق.
2. تأكيد الجلوس الكامل - بعد الخطوبة، تأكد بصريًا من أن المقاس المناسب للذكر متسق مع وجه جسد الأنثى أو غائر قليلاً فيه. تشير أي فجوة مرئية بين وجهي التزاوج إلى عدم اكتمال الإدراج.
3. اختبار الاحتفاظ المحوري — قم بتطبيق قوة سحب يدوية ثابتة بشكل محوري على جانبي التركيب المتصل. لا ينبغي أن يحدث أي انفصال أو حركة أثناء مشاركة المقطع. تشير الحركة إلى هندسة القفل البالية.
4. الافراج عن الاختبار — قم بتشغيل أداة التحرير أو اضغط على ألسنة التحرير كما هو مصمم لنوع الموصل المحدد. ينبغي أن ينفصل الموصل بسلاسة وبشكل كامل باستخدام قوة يد معتدلة. قد تشير القوة المفرطة المطلوبة للتحرير إلى وجود حلقة دائرية منتفخة أو تلوث أو تجويف جسم مشوه.
5. فحص الحلقة O بعد التفكيك - بمجرد فصلها، قم بفحص الحلقة O الموجودة على التركيب الذكري للتأكد من عدم وجود تصلب أو تشقق أو بقع مسطحة أو تلف في النتوء. يجب أن تكون هناك حلقة O صحية مرنة، مستديرة بشكل موحد، وخالية من العيوب السطحية . استبدل أي حلقة دائرية تفشل في هذا الفحص قبل إعادة التجميع.

ملخص التشخيص: الأعراض والأسباب المحتملة والإجراءات

متى يجب استبدال موصل التيار المتردد السريع بدلاً من صيانته

يمكن حل بعض أخطاء الموصل عن طريق استبدال الحلقة O وإعادة تركيب التركيب. ويتطلب البعض الآخر استبدال الموصل بالكامل. استبدل مجموعة الموصل بالكامل — وليس الحلقة الدائرية فقط — في الحالات التالية:

• أي صدع في جسم الموصل — لا تستطيع الأجسام البلاستيكية أو المعدنية المتشققة الاحتفاظ بضغط غاز التبريد بشكل آمن ويجب استبدالها على الفور.
• أخدود القفل البالي أو المشوه — إذا لم يعد المشبك يستقر بشكل إيجابي أو يتحرك التركيب الذكري محوريًا عند قفله، فإن هندسة الجسم تتجاوز الحدود الصالحة للخدمة.
• استمرار التسرب بعد استبدال الحلقة O — إذا استمرت حلقة دائرية جديدة ذات حجم صحيح في التسرب، فإن سطح الختم الموجود داخل تجويف الموصل تالف أو متآكل ولن يغلق على أي حلقة دائرية.
• عمر الموصل يتجاوز 10 سنوات أو 150.000 كم — تتحلل أجسام الموصلات البلاستيكية ونوابض الصمامات الداخلية بمرور الوقت بغض النظر عن الحالة المرئية. في المركبات التي تقطع مسافات طويلة، يعد الاستبدال الاستباقي أثناء خدمة تكييف الهواء الرئيسية (استبدال الضاغط أو المبخر) بمثابة صيانة وقائية فعالة من حيث التكلفة.

قم دائمًا بتثبيت حلقات O جديدة مشحمة بزيت PAG أو POE النظيف والمتوافق مع النظام عند إعادة تجميع أي موصل سريع للتيار المتردد. لا تقم أبدًا بإعادة استخدام الحلقة O التي كانت تحت ضغط النظام ، حتى لو بدت سليمة — الضغط الذي تم ضبطه من المقاعد السابقة يعني أنها لن تُغلق بشكل موثوق مثل الحلقة الجديدة.
